W systemie próżniowym zapewnienie szczelności zaworu kulowego jest sprawą najwyższej wagi. Jako dostawca zaworów kulowych byłem świadkiem na własne oczy krytycznej roli, jaką dobrze uszczelnione zawory kulowe odgrywają w płynnym działaniu różnych zastosowań próżniowych. Na tym blogu podzielę się kilkoma kluczowymi strategiami i rozważaniami dotyczącymi zapewnienia szczelności zaworów kulowych w układzie próżniowym.
Zrozumienie podstaw zaworów kulowych w systemach próżniowych
Przed zagłębieniem się w metody zapewniania szczelności należy zrozumieć, jak zawory kulowe działają w środowisku próżniowym. Zawór kulowy składa się z kulistego dysku (kuli) z otworem pośrodku. Gdy zawór jest otwarty, otwór jest zrównany z rurociągiem, umożliwiając przepływ płynu lub gazu. Po zamknięciu kula obraca się, blokując ścieżkę przepływu.
W systemie próżniowym różnica ciśnień pomiędzy wnętrzem i zewnętrzem zaworu może być znacząca. Jakikolwiek wyciek z zaworu kulowego może prowadzić do utraty podciśnienia, co może obniżyć wydajność i wydajność całego systemu. Na przykład w produkcji półprzewodników, gdzie do stworzenia czystego i kontrolowanego środowiska stosuje się systemy próżniowe, nawet niewielki wyciek w zaworze kulowym może wprowadzić zanieczyszczenia i wpłynąć na jakość produktu końcowego.
Wybór materiału
Jednym z głównych czynników wpływających na szczelność zaworu kulowego w systemie próżniowym jest wybór materiałów. Materiały użyte do wykonania kuli, gniazda i korpusu zaworu muszą być starannie dobrane, aby wytrzymać warunki próżni i zapobiec wyciekom.
- Materiał piłki: Stal nierdzewna jest popularnym wyborem na kulki w zaworach kulowych przystosowanych do podciśnienia. Zapewnia doskonałą odporność na korozję i wytrzymałość mechaniczną. Do zastosowań wysokopróżniowych mogą być wymagane specjalne gatunki stali nierdzewnej o niskich właściwościach odgazowywania. Odgazowanie to uwalnianie się gazu z materiału stałego pod próżnią, co może zanieczyścić system.
- Materiał siedziska: Gniazdo zaworu kulowego styka się bezpośrednio z kulą i odpowiada za utworzenie uszczelnienia. Materiały takie jak PTFE (politetrafluoroetylen) są powszechnie stosowane ze względu na ich niskie tarcie, odporność chemiczną i dobre właściwości uszczelniające. Jednakże PTFE ma ograniczenia w zastosowaniach wysokotemperaturowych. W takich przypadkach bardziej odpowiednie mogą być materiały takie jak grafit lub ceramika.
- Materiał korpusu: Korpus zaworu powinien być wykonany z materiału odpornego na różnice ciśnień i warunki środowiskowe układu próżniowego. Żeliwo, stal węglowa i stal nierdzewna są powszechnymi wyborami. Stal nierdzewna jest często preferowana ze względu na jej odporność na korozję, szczególnie w systemach, w których płyn lub gaz procesowy może być korozyjny.
Prawidłowa instalacja
Nawet najwyższej jakości zawór kulowy może przeciekać, jeśli nie zostanie prawidłowo zamontowany. Oto kilka wskazówek montażowych zapewniających szczelność:
- Oczyść rurociąg: Przed zamontowaniem zaworu kulowego rurociąg należy dokładnie oczyścić, aby usunąć wszelkie zanieczyszczenia, brud i zanieczyszczenia. Cząsteczki te mogą uszkodzić gniazdo zaworu i uniemożliwić prawidłowe uszczelnienie.
- Wyrównaj zawór: Zawór kulowy musi być prawidłowo ustawiony względem rurociągu, aby zapewnić płynne obracanie się kuli i pełny kontakt gniazda z kulą. Niewspółosiowość może powodować nierównomierne naprężenia w gnieździe, co prowadzi do wycieków.
- Używaj odpowiednich uszczelek i uszczelek: Uszczelki i uszczelnienia odgrywają kluczową rolę w zapobieganiu wyciekom z kołnierzy i połączeń zaworów. Należy pamiętać o zastosowaniu uszczelek wykonanych z materiałów kompatybilnych z cieczą procesową i warunkami próżni. Na przykład w zastosowaniach wymagających wysokiej próżni zamiast uszczelek gumowych mogą być wymagane uszczelki metalowe, ponieważ guma może powodować odgazowanie.
- Dokręć śruby prawidłowo: Podczas montażu kołnierzowego zaworu kulowego śruby muszą być dokręcone równomiernie i z odpowiednim momentem obrotowym. Nadmierne dokręcenie może spowodować uszkodzenie korpusu zaworu lub uszczelki, natomiast niedokręcenie może spowodować wyciek.
Regularna konserwacja
Regularna konserwacja jest niezbędna, aby utrzymać zawór kulowy w dobrym stanie i zapewnić jego szczelność w miarę upływu czasu.
- Kontrola: Okresowo sprawdzaj zawór kulowy pod kątem oznak zużycia, korozji lub uszkodzeń. Sprawdź gniazdo pod kątem zarysowań lub odkształceń, ponieważ mogą one mieć wpływ na skuteczność uszczelnienia. Sprawdź korpus zaworu pod kątem pęknięć lub nieszczelności na połączeniach.
- Smarowanie: Niektóre zawory kulowe wymagają smarowania, aby zapewnić płynną pracę i dobre uszczelnienie. Używaj smaru kompatybilnego z materiałami zaworu i środowiskiem podciśnienia. Unikaj stosowania smarów, które mogą odgazować lub reagować z płynem procesowym.
- Wymiana zużytych części: Jeśli jakiekolwiek części zaworu kulowego są zużyte lub uszkodzone, należy je natychmiast wymienić. Obejmuje to kulę, gniazdo, uszczelki i uszczelnienia. Aby zapewnić kompatybilność i wydajność, zaleca się stosowanie oryginalnych części zamiennych pochodzących od producenta zaworu.
Testowanie i certyfikacja
Aby sprawdzić szczelność zaworu kulowego w układzie podciśnieniowym należy przeprowadzić odpowiednie badania.
- Próba ciśnieniowa: Do sprawdzenia szczelności zaworu można zastosować próbę ciśnieniową. Zawór jest poddawany działaniu określonego ciśnienia, a każdy spadek ciśnienia w określonym czasie wskazuje na nieszczelność. W przypadku systemów próżniowych może być wymagana zarówno próba nadciśnieniowa, jak i próba próżniowa.
- Wykrywanie nieszczelności za pomocą spektrometru masowego helu: Jest to bardzo czuła metoda wykrywania małych nieszczelności zaworów kulowych. Hel służy jako gaz znakujący, a spektrometr mas służy do wykrywania obecności helu na zewnątrz zaworu. Metoda ta pozwala wykryć wycieki o wielkości zaledwie 10^ - 9 mbar·l/s, dzięki czemu nadaje się do zastosowań wymagających wysokiej próżni.
Wybierając zawór kulowy do układu próżniowego, zaleca się wybór zaworów, które zostały przetestowane i certyfikowane pod kątem spełnienia odpowiednich norm branżowych. Na przykład zawory mogą posiadać certyfikat ISO 16090 do zastosowań próżniowych.
Zaawansowane konstrukcje zaworów kulowych
Istnieje kilka zaawansowanych konstrukcji zaworów kulowych, które mogą zwiększyć szczelność w systemach próżniowych.

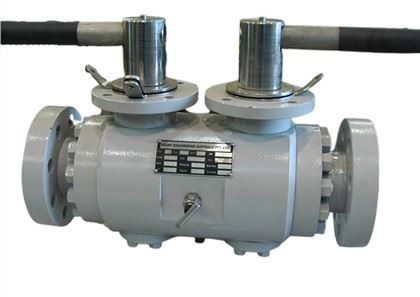

- Zawór kulowy DBB: Zawory kulowe z podwójnym blokowaniem i upustem (DBB) zapewniają dodatkowy poziom bezpieczeństwa i szczelności. Posiadają dwa gniazda, które można niezależnie uszczelnić, co pozwala na odizolowanie cieczy procesowej i odpowietrzenie wnęki pomiędzy gniazdami. Konstrukcja ta jest szczególnie przydatna w zastosowaniach, w których nie można tolerować wycieków.
- Całkowicie spawany zawór kulowy: Całkowicie zespawane zawory kulowe nie mają zewnętrznych dróg wycieków, ponieważ korpus zaworu jest zespawany. Taka konstrukcja eliminuje potrzebę stosowania uszczelek i kołnierzy na połączeniach korpusu, zmniejszając ryzyko wycieku. W pełni spawane zawory kulowe są powszechnie stosowane w zastosowaniach wysokociśnieniowych i wysokopróżniowych.
Wniosek
Zapewnienie szczelności zaworu kulowego w układzie próżniowym to proces wieloaspektowy, który obejmuje dobór materiału, właściwą instalację, regularną konserwację i odpowiednie testowanie. Jako dostawca zaworów kulowych rozumiem znaczenie dostarczania zaworów wysokiej jakości, które spełniają specyficzne wymagania zastosowań próżniowych.
Jeśli szukasz zaworów kulowych do swojego systemu próżniowego, zachęcam do skontaktowania się z nami. W naszej ofercie znajdziesz szeroką gamę zaworów kulowych m.inZawór kulowy DBBICałkowicie spawany zawór kulowy, które zostały zaprojektowane tak, aby zapewnić doskonałą szczelność i wydajność. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego zaworu do Twojego zastosowania i zapewnić wsparcie podczas całego procesu instalacji i konserwacji. Skontaktuj się z nami już dziś, aby rozpocząć dyskusję na temat Twoich potrzeb w zakresie zaworów kulowych.
Referencje
- ASME B16.34 – Zawory – kołnierzowe, gwintowane i z końcówką do spawania
- ISO 16090 – Technologia próżniowa – Słownictwo
- API 6D – Specyfikacja zaworów rurociągowych
