Zawór motylkowy z potrójnym przesunięciem i laminowaną uszczelką

Zawór motylkowy z potrójnym przesunięciem z laminowanym uszczelnieniem jest zaworem o wysokiej wydajności, stosowanym głównie do kontroli wysokich temperatur, wysokiego ciśnienia lub silnych mediów korozyjnych. Ze względu na unikalną konstrukcję, potrójny mimośrodowy wielopoziomowy zawór motylkowy ma doskonałe właściwości uszczelniające, kontroli przepływu i regulacji, dlatego jest szeroko stosowany w przemyśle naftowym, chemicznym, energetyce i innych dziedzinach.

Główną cechą zaworu motylkowego z potrójnym przesunięciem z laminowanym uszczelnieniem jest zastosowanie konstrukcji mimośrodowej poprzez zmianę stopnia mimośrodu w celu uzyskania kontroli przepływu. Jednocześnie pomiędzy płytką motylkową a pierścieniem uszczelniającym zastosowano wielopoziomową konstrukcję uszczelniającą, aby zapewnić niezawodność i szczelność zaworu. Ponadto materiał zaworu jest wykonany z materiałów o wysokiej wytrzymałości, odpornych na korozję, które są w stanie wytrzymać erozję pod wpływem wysokiej temperatury, wysokiego ciśnienia i mediów korozyjnych oraz mają dobrą trwałość.

Gdy zawór jest w stanie zamkniętym, mimośrodowy kąt płytki motylkowej potrójnego mimośrodowego wielopoziomowego zaworu motylkowego powoduje jego odchylenie od środka wrzeciona zaworu, co zmniejsza siłę roboczą i tarcie, co sprzyja otwarciu i zamykanie zaworu oraz zwiększa skuteczność uszczelnienia. Kiedy zawór jest otwarty, powierzchnia styku płytki motylkowej z gniazdem zmniejsza się, co zmniejsza opory przepływu i zużycie energii cieczy.

Istnieją trzy różne typy konstrukcyjne przepustnicy z potrójnym przesunięciem z laminowanym uszczelnieniem: pojedynczy mimośrodowy, podwójny mimośrodowy i potrójny mimośrodowy. Wśród nich potrójny mimośrodowy zawór motylkowy jest najnowszą konstrukcją zaworu, a mimośrodowość pierścienia zewnętrznego pierścienia motylkowego, mimośrodowość ukośna pierścienia wewnętrznego i odchylenie osi środkowej są przejawami jego mimośrodu. W porównaniu do przepustnic z podwójnym mimośrodem i pojedynczym mimośrodem, przepustnice z potrójnym mimośrodem zapewniają doskonałą wydajność pod względem kontroli przepływu płynu i szczelności.

Krótko mówiąc, zawór motylkowy z potrójnym przesunięciem i laminowanym uszczelnieniem jest zaworem o wysokiej wydajności z wszechstronnymi funkcjami i doskonałą wydajnością, a jego specjalna mimośrodowa konstrukcja i wielopoziomowa struktura uszczelniająca zapewniają niezawodną gwarancję kontroli i regulacji przepływu różnych mediów i jest odpowiedni do czynnika gazowego, ciekłego i parowego w płynie prowadzącym, który jest niezbędnym kluczowym urządzeniem w nowoczesnej produkcji przemysłowej.

1. Rozsądna konstrukcja i zwarta konstrukcja: Zawór motylkowy z potrójnym przesunięciem z laminowanym uszczelnieniem wykorzystuje mimośrodową konstrukcję wału, która sprawia, że ​​korpus zaworu i tarcza zaworu ściśle ze sobą współpracują, przy prostej konstrukcji, rozsądnej konstrukcji i dobrym efekcie uszczelniającym.

2. Elastyczna obsługa i precyzyjne sterowanie: Zawór motylkowy z potrójnym przesunięciem z laminowanym uszczelnieniem może być sterowany za pomocą pokrętła, elektrycznego, pneumatycznego i innych metod, z dużą dokładnością sterowania i elastyczną obsługą, co jest wygodne w przypadku automatycznego sterowania.

3. Doskonała wydajność dławienia i niski współczynnik wycieku: Zawór motylkowy z potrójnym przesunięciem z laminowanym uszczelnieniem przyjmuje wielopoziomową strukturę, która może osiągnąć lepszą wydajność dławienia i może dostosować się do wysokiego ciśnienia, wysokiej temperatury, dużego przepływu i innych warunków pracy, podczas gdy jego wskaźnik wycieku jest niski, co jest łatwe w utrzymaniu i konserwacji.

◆ Projekt: API 609

◆ Bezpośrednio: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Zakończenie kołnierza: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Końcówka do spawania doczołowego: ASME B16.25

◆ Test: API598

◆ Bezpieczeństwo pożarowe: API607 / API6FA

◆ Rozmiar: 2"~104"(DN50~DN2600)

◆ Klasa: 150LB ~ 600LB / PN6 ~ PN100

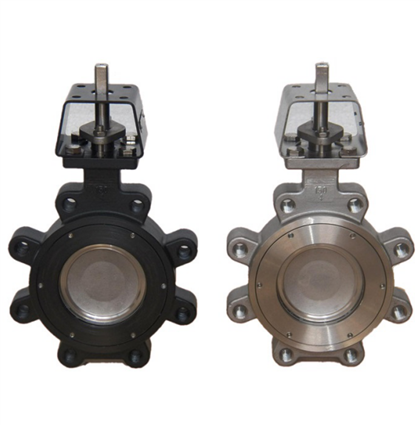

◆ Połączenie: podwójny kołnierz / spoina czołowa / uchwyt / płytka

◆ Działanie: Przekładnia ślimakowa / Siłownik pneumatyczny / Siłownik elektryczny

◆ Temperatura:-100~400 stopni

◆ Zastosowanie: ogrzewanie bezpośrednie / wytapianie żelaza i stali / obieg wody chłodzącej / elektrownie

◆ Korpus i tarcza: stal węglowa (WCB, LCB)

◆ Stal nierdzewna (CF8,CF8M,CF3,CF3M) /

◆ Stal nierdzewna duplex (4A,5A,6A) /

◆ Stop hastelloyu (N-12MV,CW-12MW,CW-2M) /

◆ Stop Inconelu (CY-40,CW-6MC) /

◆ Stop monelu (M35-1) /

◆ Stop brązu aluminiowego (C95400, C95500, C95800, AB2C)

◆ Mostek: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Tytan

◆ Uszczelnienie dysku: Uszczelnienie laminowane (SS316+grafit, SS316+PTFE, SS316+RPTFE)

◆ Uszczelka korpusu: SS316+grafit / SS316+PTFE / SS31083+Grafit / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Gniazdo korpusu: A105+ SS316 / F304+ Azotowanie / F316+STL / F53+STL / Inconel
