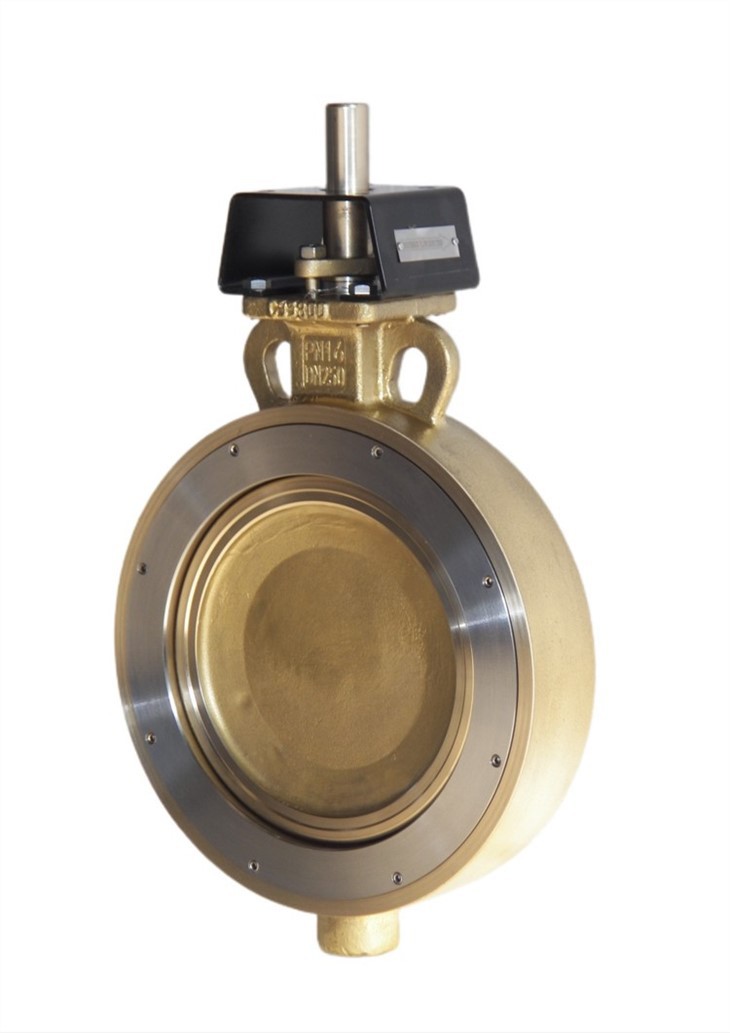

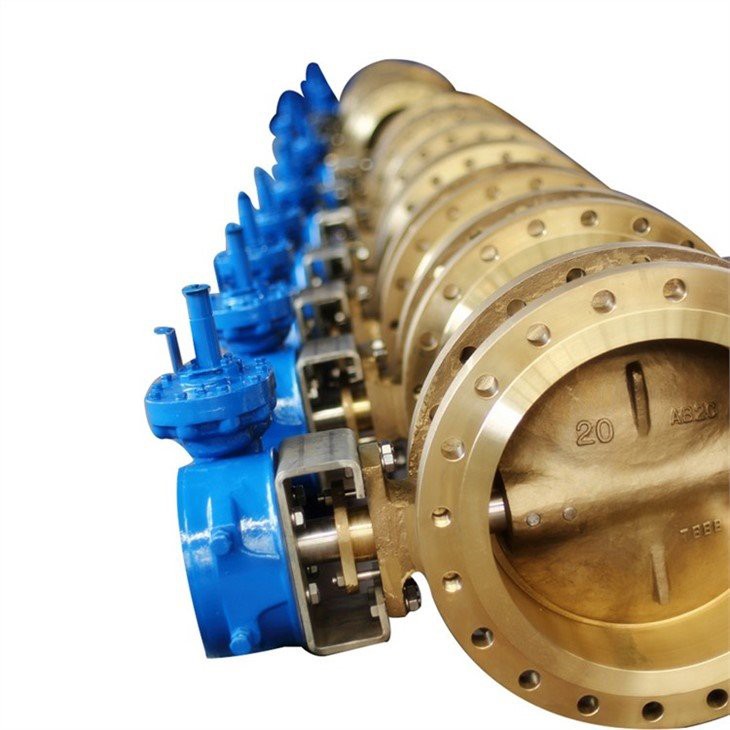

Zawór motyla tlenowe

Jako urządzenie otwierające i zamykające rurociąg tlenowy w przemyśle metalurgicznym, zawór tlenowy ma wiele szczególnie rygorystycznych wymagań w porównaniu z innymi zaworami ogólnymi. Ponieważ tlen jest łatwopalnym i wybuchowym produktem niebezpiecznym, musi być szczelny, antystatyczny i odporny na iskrę, aby uniknąć wypadków. Pod względem konstrukcji konstrukcja to: uszczelnienie beztarciowe, które skutecznie zmniejsza zużycie pary uszczelnień, zużycie opakowania i zużycie górnej uszczelki; śruby uziemiające są zainstalowane na kołnierzu bocznym, aby uniknąć iskier statycznych; odsłonięta część trzpienia zaworu musi być odporna na kurz i olej. Zawór motylkowy ma zalety dobrej wydajności uszczelnienia, lekkiej i elastycznej pracy, bezpieczeństwa i niezawodności oraz długiej żywotności.

Funkcja projektowania+

Odpowiednie przepisy i normy dotyczące konstrukcji zaworów tlenowych

Projekt powinien być zgodny z "Kilkoma przepisami dotyczącymi sieci rur tlenowych w przedsiębiorstwach żelaznych i stalowych" wydanymi przez Ministerstwo Metalurgii w 1981 r., a także z "Przepisami technicznymi dotyczącymi bezpieczeństwa tlenu i gazu" (GB16912-1997), "Kodeksem projektowania stacji tlenowych" (GB50030-91) oraz innymi przepisami i normami.

(1) Maksymalny przepływ tlenu w rurach ze stali węglowej powinien spełniać standardowe wymagania.

(2) Aby zapobiec pożarowi, po zaworze tlenowym należy podłączyć odcinek stopu miedzi lub rurociągu ze stali nierdzewnej o długości nie mniejszej niż 5 razy większej niż średnica rury i nie mniejszej niż 1,5 m.

(3) Rurociągi tlenowe powinny mieć jak najmniej łokci i rozwidleń, jak to możliwe. Łokcie rurociągu tlenowego o ciśnieniu roboczym wyższym niż 0,1 MPa powinny być wytłoczone na kołnierzach zaworów. Kierunek przepływu powietrza głowicy rozwidlenia powinien być pod kątem od 45° do 60° z kierunkiem przepływu powietrza rury głównej.

(4) W kołnierzu wklęsłym spawanym przez tyłek czerwony miedziany drut spawalniczy jest stosowany jako uszczelnienie pierścieniowe O, które jest niezawodną formą uszczelniającą dla odporności ogniowej kołnierza tlenowego.

(5) Rurociąg tlenowy powinien mieć dobre urządzenie elektryczne, odporność uziemienia powinna być mniejsza niż 10Ω, a rezystancja między kołnierzami powinna być mniejsza niż 0,03Ω.

(6) Rura wentylacyjną powinna być zainstalowana na końcu głównego rurociągu tlenu w warsztacie w celu ułatwienia oczyszczania i wymiany rurociągu tlenowego. Filtr powinien być zainstalowany, zanim dłuższy rurociąg tlenowy wejdzie do warsztatu regulującego zawór.

Środki ostrożności dotyczące montażu zaworu tlenowego

(1) Wszystkie części stykające się z tlenem powinny być ściśle odtłuszczone, a po odtłuszczeniu używać bezolejowego suchego powietrza lub azotu do wydmuchiwania czystego.

(2) Do spawania należy stosować spawanie łukiem argonu lub spawanie łukowe.

Środki ostrożności dotyczące działania zaworu tlenowej

(1) Zawór tlenowy powinien być otwierany i zamykany powoli. Operator powinien stanąć z boku zaworu i otworzyć go naraz.

(2) Surowo zabrania się używania tlenu do rozdmuchiwania rurociągu lub używania tlenu do testowania wycieków i ciśnienia.

(3) System biletów operacyjnych jest realizowany, a cel działania, metoda i warunki są wyjaśnione i określone bardziej szczegółowo z wyprzedzeniem.

(4) Ręczne zawory tlenowe o średnicy większej niż 70 mm mogą działać, gdy różnica ciśnień między przednim i tylnym zaworem jest zmniejszona do 0,3 MPa.

Środki ostrożności dotyczące konserwacji zaworów tlenowych

(1) Rurociąg tlenowy powinien być często sprawdzany i utrzymywany, rdza usunięta i pomalowana, raz na 3 do 5 lat.

(2) Zawór bezpieczeństwa i manometr na rurociągu powinny być regularnie sprawdzane, raz w roku.

(3) Udoskonalić urządzenie uziemiające.

(4) Przed pracą na gorąco należy przeprowadzić wymianę i oczyszczanie. Gdy zawartość tlenu w dmuchanym gazie wynosi od 18% do 23%, jest kwalifikowana.

(5) Wybór zaworów, kołnierzy, uszczelek, rur i kształtek powinien być zgodny z odpowiednimi przepisami "Przepisy techniczne dotyczące bezpieczeństwa tlenu i gazu" (GB16912-1997).

(6) Ustanowienie dokumentacji technicznej, obsługi pociągu, personelu remontów i konserwacji.

Inne środki bezpieczeństwa dla zaworów tlenowych

(1) Zwiększenie znaczenia personelu budowlanego, konserwacyjnego i operacyjnego dla bezpieczeństwa.

(2) Poprawa czujności menedżerów.

(3) Poprawa poziomu nauki i technologii.

(4) Stale ulepszaj program dostarczania tlenu.

Design Standard+

· Projekt: API 609·

· Twarzą w twarz: API609、ISO5752-20、ISO5752-13、DIN F4、EN558

· Koniec kołnierza: ASME B16.5、ASME B16.47、EN1092-1、GOST 12815 、Gost 33259 、MSS SP44

· Koniec spawania tyłka: ASME B16.25

· Test: API598

· Bezpieczny ogień: API607、API6FA

Specyfikacja techniczna+

· Rozmiar: 2 "~48"

· Klasa: 150Lb ~ 900Lb lub PN6 ~ PN160

· Temperatura: 100 °C ~ 280 ° C ~ 420 ° C ~ 600 ° C

· Połączenie: Podwójny kołnierz、LUG、WAFER

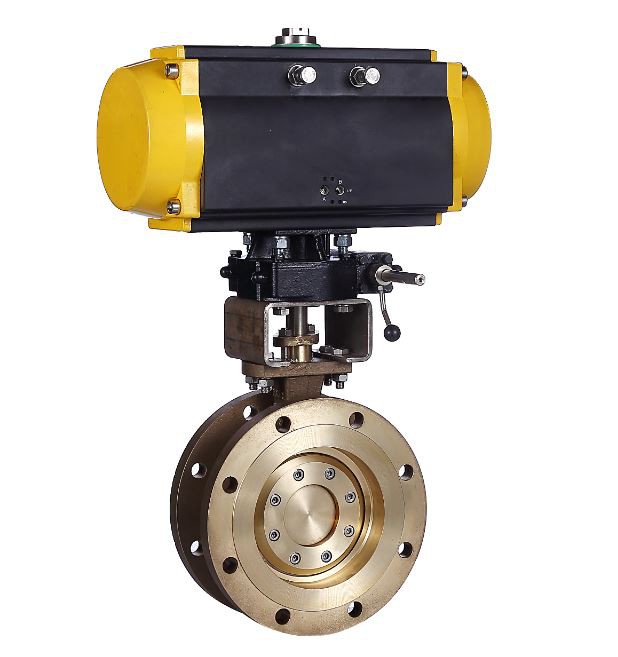

· Operacja: Przekładnia ślimakowa、Siłownik pneumatyczny

· Zastosowanie: przemysł żelaza i stali, hutnictwo, przemysł petrochemiczny, chemiczny

Opcja materiału+

· Korpus: Stal nierdzewna、F304、F316、F321、CF8C、Brąz aluminiowy、Mosiądz、ASTM A494 M-35-1,UNS N24130、M30C、N06625、Monel 400、Monel K500、INCONEL625 itp.

· Płyta: Stal nierdzewna、SS304、SS316、 SS321、CF8C、Brąz aluminiowy、Mosiądz、Monel 400、INCONEL625 itp.

· Łodyga: Monel K500、INCONEL625、C63200、XM-19

Miejsce: PTFE、RPTFE、MONEL、ASME B564 NO400、C63200、F304、F316、SS+STL、SS+azotowanie
