Tytan jest nowym rodzajem metalu. Wydajność tytanu jest związana z zawartością zanieczyszczeń, takich jak węgiel, azot, wodór i tlen. Najczystsza zawartość zanieczyszczenia jodkiem tytanu nie przekracza 0,1%, ale jego wytrzymałość jest niska, a plastyczność jest wysoka. Właściwości 99,5% czystego tytanu przemysłowego to: gęstość ρ = 4,5 g / cm3, temperatura topnienia 1725 ° C, przewodność cieplna λ = 15,24W / (mK), wytrzymałość na rozciąganie σb = 539MPa, wydłużenie δ = 25%, sekcja Skurcz ψ = 25%, moduł sprężysty E = 1,078 × 105MPa, twardość HB195.

Gęstość stopu tytanu wynosi zazwyczaj około 4,51 g / cm3, co stanowi tylko 60% stali. Gęstość czystego tytanu jest zbliżona do gęstości zwykłej stali. Niektóre stopy tytanu o wysokiej wytrzymałości przekraczają wytrzymałość wielu stali konstrukcyjnych ze stopów. Dlatego specyficzna wytrzymałość (wytrzymałość / gęstość) stopu tytanu jest znacznie większa niż w przypadku innych metalowych materiałów konstrukcyjnych. Patrz tabela 7-1, która może produkować części o wysokiej wytrzymałości jednostki, dobrej sztywności i lekkiej wadze. Elementy silnika samolotu, szkielet, skóra, łączniki i podwozie są wykonane ze stopu tytanu.

Stop tytanu działa w wilgotnej atmosferze i pożywce wody morskiej, a jego odporność na korozję jest znacznie lepsza niż stal nierdzewna. Jest szczególnie odporny na korozję wżerową, kwasową i naprężeniową; przedmioty organiczne, takie jak alkalia, chlorek i chlor, kwas azotowy i kwas siarkowy itp. Mają doskonałą odporność na korozję. Jednak tytan ma słabą odporność na redukcję tlenu i mediów soli chromowej.

Dobra wydajność w niskich temperaturach

Stopy tytanu mogą zachować swoje właściwości mechaniczne w niskich i bardzo niskich temperaturach. Właściwości niskotemperaturowe, stopy tytanu z bardzo niskimi elementami śródmiąższowymi, takie jak TA7, mogą nadal utrzymywać pewien stopień plastyczności w temperaturze -253 ° C. Dlatego stop tytanu jest również ważnym materiałem strukturalnym o niskiej temperaturze.

Design Standard+

· Projekt: API 609, API6D, API602 / B16.34 / BS5352 / API600 / BS1873/ BS 1868/ API 594

· Twarzą w twarz: API609 / ISO5752 / DIN F4 /EN558 / API6D / ASME16.10

· Koniec kołnierza: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Koniec spawania tyłka: ASME B16.25

· Test: API598 / API6D

Specyfikacja techniczna+

· Rozmiar: 1/2 "~80" (DN15 ~ DN2000)

· Klasa: 150LB ~ 2500LB / PN6 ~ PN420

· Połączenie: Podwójny kołnierz / spoina dosyć / Lug / Wafel

· Obsługa: Przekładnia ślimakowa / siłownik pneumatyczny / siłownik elektryczny

· Temperatura: 1500°C

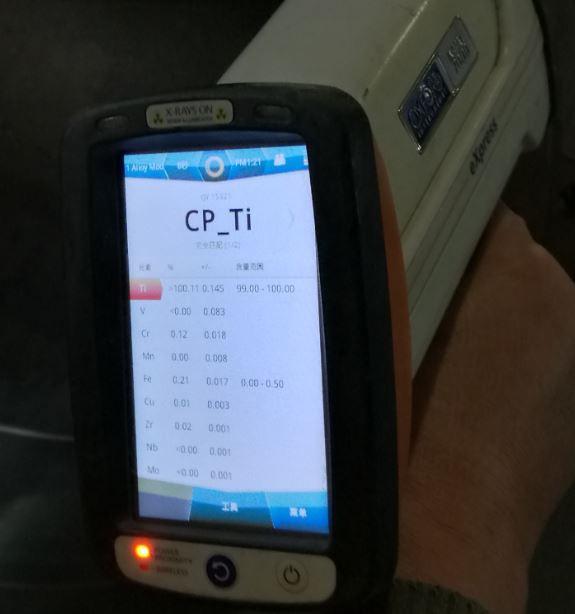

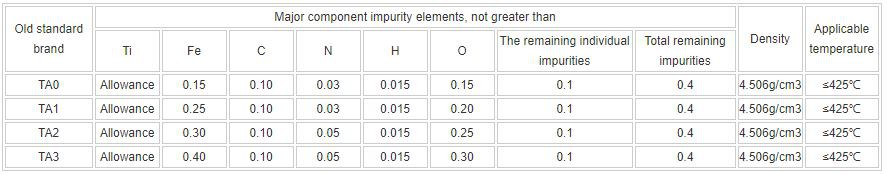

Skład chemiczny +

Całkowita korozja

tytan ma doskonałą odporność na korozję w środkach utleniania i neutralnych. w tym czasie, film tlenku na powierzchni tytanu może istnieć stabilnie, i może odzyskać szybko po zniszczeniu z pewnych powodów. W silnie redukujących kwasach folie tlenku tytanu łatwo się rozpuszcza, a zatem nie są odporne na korozję. w niektórych rozcieńczonych kwasach redukujących niską temperaturę tytan ma również pewną odporność na korozję, zwłaszcza gdy kwas redukujący zawiera utleniające jony metali, tlen i inne utleniacze, tytan ma również lepszą odporność na korozję.

Odporność na korozję tytanu w głównym medium jest opisana poniżej, odpowiednio.

1. Kwas azotowy

tytan ma doskonałą odporność na korozję w różnych stężeniach kwasu azotowego poniżej temperatury wrzenia.

2. kwas siarkowy

tytan nie jest odporny na korozję w 10% ~ 98% stężenia kwasu siarkowego i może być stosowany tylko w 5% rozpuszczonego kwasu siarkowego tlenu w temperaturze pokojowej. W temperaturze 100°C tytan może zachować czysty tytan tylko w kwasie siarkowym 0,2.

3. kwas siarkowy

tytan ma umiarkowaną odporność na korozję w kwasie solnym. Ogólnie rzecz biorąc, czysty tytan przemysłowy może być stosowany w kwasie solnym w temperaturze pokojowej ,7,5%;60°C,3%;100°C,0,5%. Istnieją również doniesienia o niższych stężeniach, które mogą być stosowane.

4. kwas fosforowy

Tytan może być stosowany w temperaturze 35°C, 30%;60°C,10%;100°C, mniej niż 3% kwasu fosforowego. odporność na korozję tytanu w kwasie fosforowym może zostać poprawiona, jeśli fe+3, CuFe+2, AgFe+1,2 i kwas azotowy są zawarte w podłożu.

5. inne kwasy nieorganiczne

tytan nie jest odporny na korozję w kwasie fluorowodorowym i nie może być stosowany w roztworach fluorku kwasu. Tytan jest odporny na korozję w kwasie borowym, kwasie chromowym; może być stosowany w niektórych kwasach hydroidowych, kwasie hydrobromowym; zazwyczaj nie jest stosowany w kwasie fluorobinowym, kwasie fluorozylikomowym. tytan może być stosowany do mieszanego kwasu 60°C, 10% kwasu siarkowego i 90% kwasu azotowego; mieszany kwas wrzenia 1% kwas solny i 5% kwas azotowy, a także w temperaturze pokojowej Wang Shui.

6. podstawy i sole

tytan jest odporny na większość łuciny. tytan jest całkowicie odporny na korozję w różnych stężeniach wodorotlenku baru, wodorotlenku wapnia, wodorotlenku magnezu, wodorotlenku sodu i roztworów wodorotlenku potasu w temperaturze pokojowej i nie może być stosowany w wrzezącym wodorotlenku sodu, roztworach wodorotlenku potasu. Gdy roztwór alkaliów zawiera wolny chlor, tytan może być odporny na korozję. amoniak w podstawie pogorszy korozję tytanu.

7. woda

Tytan ma doskonałą odporność na korozję w wodzie z kranu i w rzece, nawet jeśli temperatura wynosi do 300°C. Przy 120°C Wysoka odporność na korozję w wodzie morskiej; korozja punktowa i korozja szczelinowa mogą wystąpić, jeśli temperatura jest zwiększona.

8. materia organiczna

Tytan ma doskonałą odporność na korozję na wszystkie kwasy organiczne, z wyjątkiem kwasu mrówek, kwasu szczawiowego i stężonego kwasu cytrynowego.

9. chlor, chlorki i inne halogeny

Tytan może gwałtownie reagować w suchym chloru, tworząc tytanowy tetrachlorek i jest zagrożony zapłonem. Ponieważ tetrachlorek tytanu może reagować z wodą, tworząc wodorotlenek tytanu, tytan ma dobrą odporność na korozję w mokrym chlorze. Zawartość wody potrzebna do oczyszczania tytanu w chloru jest związana z temperaturą, natężeniem przepływu, ciśnieniem i uszkodzeniem tytanowej folii powierzchniowej. ogólnie, minimalna zawartość wody wymagana do utrzymania oczyszczania tytanu wynosi 0,01% ~ 0,05%. zwykle w celu zapewnienia bezpiecznej produkcji, gdy chlor jest w kontakcie ze sprzętem tytanowym, zawartość wody w chloru jest rzeczywiście kontrolowana na poziomie około 0,3%, nawet czasami do 1,5%.

10. Roztwór do formatowania mocznika amonowego

Szybkość korozji tytanu w wysokiej temperaturze i wysokociśnieniowym roztworze formatu amonu mocznika wynosi zazwyczaj 0,01 mm/a, czyli o jeden biegun ilościowy niższy niż 00 Cr 17Ni 14Mo 2 stali nierdzewnej. maksymalna temperatura dopuszczalna dla tytanu w celu utrzymania odporności na korozję może osiągnąć 205 ~ 210 ° C, podczas gdy stal nierdzewna może wytrzymać tylko korozję poniżej 190 ~ 195.

11. Gaz

tytanu można utlenić. gęsta warstwa tlenku powstaje poniżej 300°C, a folia tlenkowa utworzona poniżej 700°C może poprawić odporność na korozję. Gdy temperatura jest wyższa, folia tlenkowa staje się krucha i łatwo złuszczona na skórę tlenkową. jako materiały konstrukcyjne, tytan może być stosowany w powietrzu poniżej 425°C; jako materiały niekonstrukcyjne, może być stosowany w temperaturze poniżej 535°C.

Tytan ma doskonałą odporność na korozję w ditlenku siarki, siarkowodowodowo-wodorowym, gazie amoniakowym i atmosferze oceanicznej.

W temperaturze ponad 300°C wodór może oczywiście przedostać się do tytanu, oprócz fizycznej infiltracji wodoru w tytanie, która powoduje kruchość wodoru tytanu, wodór może być również łączony z tytanem, tworząc kruchość wodoru typu wodoru. zwiększenie ciśnienia częściowego wodoru pogorszy kruchość wodoru tytanu. Gdy zawartość wody w wodorze przekracza 2%, może skutecznie zapobiegać infiltracji wodoru. anodowana obróbka powierzchni może poprawić odporność tytanu na wodór.

korozja miejscowa

W porównaniu ze stalą nierdzewną, stopem niklu, stopem miedzi i stopem aluminium, przemysłowy czysty tytan ma wysoką odporność na lokalną korozję, doskonałą odporność na korozję punktową i jest niewrażliwy na korozję międzygraniową, korozję naprężeniową, zmęczenie korozją i tak dalej, co może wystąpić tylko w bardzo niewielu mediach. tytan, podobnie jak inne oczyszczone metale, jest bardziej podatny na korozję szczelinową i może również powodować selektywną korozję i korozję kontaktową w bardzo niewielu przypadkach. Tak długo, jak zwracamy uwagę na warunki użytkowania tytanu i podejmujemy odpowiednie środki, można przede wszystkim unikać lokalnej korozji tytanu.

(3) Odporny na korozję stop tytanu

W przypadku, gdy przemysłowy czysty tytan nie może spełnić wymagań dotyczących korozji, można zastosować odporny na korozję stop tytanu.

Popularne Tagi: zawór tytanowy, Chiny, producenci, fabryka, dostosowane, hurtowy, cena, tanie, w magazynie, na sprzedaż, bezpłatna próbka

Zawór tytanowy
