Pięć mimośrodowych zaworów motylkowych z uszczelnieniem czołowym

Odłączane i integralnie kute gniazdo zaworu, wymienna zintegrowana konstrukcja pierścienia uszczelniającego z płytą motylkową, nie spowoduje, że cała maszyna zgłosi opłaty z powodu problemów ze zużyciem uszczelnienia; cała maszyna może być całkowicie zdemontowana i ponownie zmontowana na miejscu, to znaczy każde akcesorium może być na miejscu Konserwacja i wymiana mogą obniżyć koszty użytkowania produktu w długim okresie. skurcze są bardziej jednolite, a zakres stosowania jest szerszy.

Cecha konstrukcyjna +

W odpowiedzi na potrzeby różnych warunków pracy opracowaliśmy pięciokierunkową mimośrodową przepustnicę metal-metal dwukierunkową na podstawie potrójnej mimośrodowości.

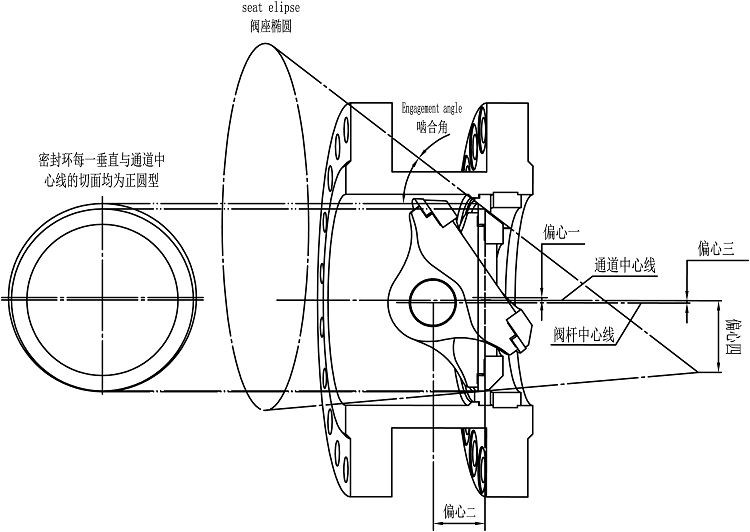

Przepustnica cztero-mimośrodowa z czterema mimośrodowymi konstrukcjami;

Pierwsza jest ekscentryczna; środek prawdziwego koła jest mimośrodowy, a każda styczna pierścienia uszczelniającego prostopadła do linii środkowej kanału jest prawdziwym okręgiem, a środek każdej ścianki jest mimośrodowy w stosunku do linii środkowej kanału.

Drugi jest ekscentryczny; wał jest mimośrodowy, powierzchnia uszczelniająca jest umieszczona po stronie trzpienia zaworu, a powierzchnia uszczelniająca jest mimośrodowa w stosunku do trzpienia zaworu,

Trzeci jest ekscentryczny; średnica jest mimośrodowa, trzpień zaworu znajduje się po jednej stronie środkowej linii kanału zaworowego, a trzpień zaworu jest mimośrodowy względem środka kanału.

Czwarty mimośród, wierzchołek eliptycznego stożka jest mimośrodowy, a obwodowa linia idealnego okrągłego pierścienia uszczelniającego jest przedłużona, tworząc eliptyczny stożek, a wierzchołek eliptycznego stożka jest mimośrodowy względem środka kanału.

Piąta mimośrodowość; Czterokrotnie przesunięta sekcja skośna wydłużonego stożka z owalnego koła, dodatni okrągły pierścień uszczelniający.

Standard projektowy +

· Projekt: API 609

· Twarzą w twarz: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Końcówka kołnierzowa: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Końcówka do spawania doczołowego: ASME B16.25

· Test: API598

· Ognioodporność: API607 / API6FA

Specyfikacja techniczna +

· Rozmiar: 2 "~ 104" (DN50 ~ DN2600)

· Klasa: 150LB ~ 2500LB / PN6 ~ PN420

· Połączenie: podwójny kołnierz / spoina czołowa / ucho / płytka

· Działanie: Przekładnia ślimakowa / Siłownik pneumatyczny / Siłownik elektryczny

· Temperatura: -196 ~ 900 ℃

· Zastosowanie: ogrzewanie bezpośrednie / wytapianie żelaza i stali / LNG / elektrownie / cząstki krystaliczne / proszki / śluz itp. W różnych trudnych warunkach pracy

Opcja materiałowa +

· Wzmacniacz korpusu GG; Dysk: stal węglowa (WCB, LCB)

· Stal nierdzewna (CF8, CF8M, CF3, CF3M) /

· Duplex ze stali nierdzewnej (4A, 5A, 6A) /

· Stop Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Stop Inconel (CY-40, CW-6MC) /

· Stop monelu (M35-1) /

· Stop aluminium z brązu (C95400, C95500, C95800, AB2C)

· Mostek: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / tytan

· Uszczelnienie tarczy: / F304+ Azotowanie / F304+STL / F316+ Azotowanie / F316+STL

· Gniazdo korpusu: / F304+ Azotowanie / F304+STL / F316+ Azotowanie / F316+STL

Aplikacja w +

Śluz z ziarnistym płynem.

Stały proszek.

Płyn do krystalizacji.

Płyn do utwardzania o wysokiej różnicy temperatur.

Rozmiar włókna.

Wysoka temperatura rozpuszcza sól.

Dwukierunkowy zawór motylkowy sieci grzewczej.

Kriogeniczna przepustnica LNG.

Zawór motylkowy wysokiego ciśnienia 2500lb.

Zawór motylkowy o wysokiej temperaturze 1100 ℃.

Zawór motylkowy przeciwwybuchowy, ognioodporny i antystatyczny.

Zawór motylkowy o specjalnej konstrukcji do utrzymywania ciepła i oczyszczania
