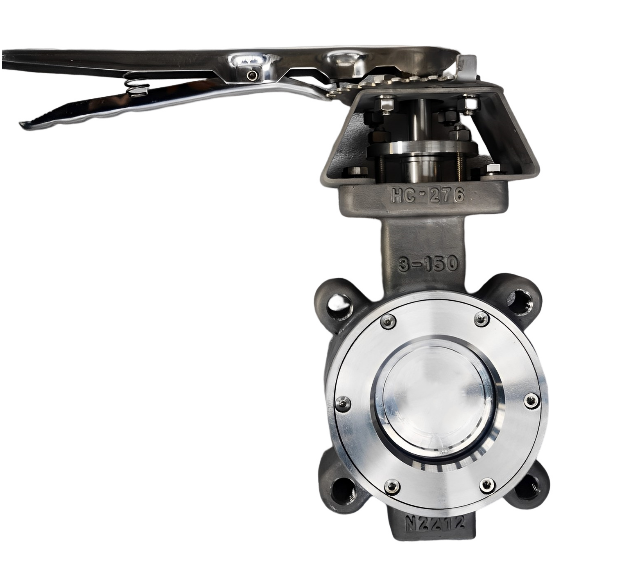

Wysokowydajny, ognioodporny zawór motylkowy gniazda

Wysokowydajny, ognioodporny zawór motylkowy: ma podwójnie uszczelnione połączone gniazdo zaworu złożone z miękkich elementów gniazda i części metalowych. W zakresie ciśnienia znamionowego i temperatury występują głównie miękkie elementy gniazda, które zapewniają dwukierunkowe hermetyczne uszczelnienie na medium rurociągu. W przypadku alarmu pożarowego nadmierne ciepło uszkadza miękkie elementy gniazda, a metalowe gniazdo zaworu zapewnia niezawodne dwukierunkowe uszczelnienie. Gniazdo zaworu przeciwpożarowego jest wykonane z INCONELU, stopu niklu i innych materiałów odpornych na wysokie temperatury i styka się z płytą zaworu poprzez rozszerzanie i ściskanie. Uszczelnienie trzpienia składa się z elastycznego pierścienia grafitowo-grafitowego, który jest odporny na wysoką temperaturę, łatwy w regulacji, łatwy do wymiany i ma niski moment obrotowy. Płyta zaworowa jest kulistą obrobioną płytą zaworową, która jest przetwarzana w całkowicie kulisty kształt. Każda część powierzchni uszczelniającej jest częścią powierzchni kulistej. Płytka zaworowa i pierścień zaworowy są obrabiane na tej samej kulistej powierzchni. Szczelina między nimi jest niewielka i nie ma tarcia. Płytka zaworowa obraca się płynnie, nawet na osiowej powierzchni uszczelniającej na górnym i dolnym górnym końcu płytki zaworowej. Taka powierzchnia uszczelniająca jest dość gładka pomimo kontaktu podczas uszczelniania, więc moment obrotowy jest zmniejszony, a działanie uszczelnienia poprawiło się. Skutecznie zmniejszają zużycie gniazda zaworu i mogą utrzymywać zawór bezpiecznie zamknięty i obsługiwany przez długi czas.

Cecha konstrukcyjna +

· Bardzo długa żywotność

· Dwukierunkowe uszczelnienie

· Zero wycieku ciśnienia powietrza

· Przepływ regulowany

· Odnawialne siedzisko

· Trzpień odporny na wydmuchiwanie

· Niski moment obrotowy

· Pakowanie niskoemisyjne

· Konstrukcja ognioodporna

Standard projektowy +

· Projekt: API 609

· Twarzą w twarz: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Końcówka kołnierzowa: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Końcówka do spawania doczołowego: ASME B16.25

· Test: API598

· Ognioodporność: API607 / API6FA

Specyfikacja techniczna +

· Rozmiar: 2 "~ 64" (DN100 ~ DN1600)

· Klasa: 150Lb ~ 1500Lb / PN6 ~ PN420

· Połączenie: Podwójny kołnierz / Lug / Wafer (spoina czołowa na życzenie)

· Obsługa: ręczna / przekładnia ślimakowa / siłownik pneumatyczny / siłownik elektryczny

· Temperatura: -60 ° C do +300 ° C

· Zastosowanie: separacja powietrza / trzpień / olej& gaz / przemysł chemii drobnoziarnistej / morska platforma wiertnicza / słoneczna energia cieplna

Opcja materiałowa +

· Korpus: stal węglowa (WCB, LCB, WC6, WC9, C5) /

· Stal nierdzewna (CF8, CF8M, CF3, CF3M) /

· Duplex ze stali nierdzewnej (4A, 5A, 6A) /

· Stop Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Stop Inconel (CY-40, CW-6MC) /

· Stop monelu (M35-1) /

· Stop aluminium z brązu (C95400, C95500, C95800, AB2C)

· Dysk: stal nierdzewna (CF8, CF8M, CF3, CF3M) /

· Stal nierdzewna typu duplex (4A, 5A, 6A) ze stopu Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Stop Inconel (CY-40, CW-6MC) /

· Stop monelu (M35-1) /

· Stop aluminium z brązu (C95400, C95500, C95800, AB2C)

· Mostek: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Siedzisko korpusu: SS316 / Inconel

· Uszczelka korpusu: PTFE + Viton / RPTFE + Viton
