Instrukcja instalacji, obsługi i konserwacji

Seria MF

Metalowe do metalowych pływające uszczelnienia dwukierunkowe siedziska

Potrójny mimośrodowy zawór motylkowy

Przeczytaj uważnie instrukcję przed instalacją i użytkowaniem

1.Informacje ogólne

1.1skop

Instrukcja dotyczy MF Triple Mimośrodowy zawór motylkowy. Siłowniki i inne części są przedstawione tylko pokrótce w tym podręczniku. Jeśli potrzebne są bardziej szczegółowe informacje, należy zapoznać się z odpowiednią instrukcją obsługi siłownika.

zauważyć:

Przy wyborze i stosowaniu zaworów w specjalnych warunkach pracy należy wziąć pod uwagę ogólne szczegóły. Niniejsza instrukcja nie przedstawia wszystkich możliwych okoliczności stosowania zaworów ze względu na różne typy produktów. Jeśli nie masz pewności, jak korzystać z zaworu lub czy ta instrukcja jest skuteczna, skontaktuj się z nami, aby uzyskać więcej informacji

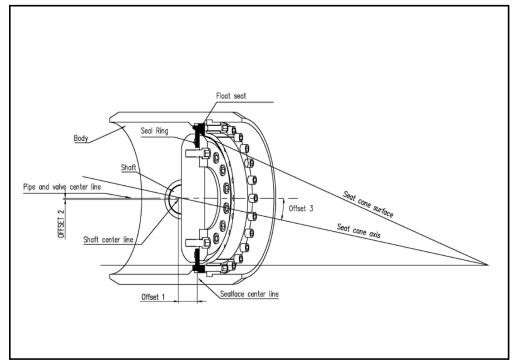

1.2Struktura zaworów

Zawór serii MF to metal do metalu pływające gniazdo Dwukierunkowe uszczelnienie Potrójny mimośrodowy zawór motylkowy. M odnosi się do pełnego metalowego zaworu motylkowego, a F do pływającego zaworu motylkowego gniazda.

Zawór wykonany z kutej stali A105 można przyspawać bezpośrednio do rur bez wstępnego podgrzewania.

Pływające gniazdo zaworu rozwinęło się z potrójnej podstawy mimośrodowej. Gdy w zamkniętym zaworze występuje przeciwciśnienie medium, ruchome gniazdo pływające przesuwa się nieznacznie w kierunku tarczy, aby zapewnić dokładne dopasowanie między gniazdem a pierścieniem uszczelniającym, aby osiągnąć zerowy wyciek ciśnienia wstecznego, jak w przypadku siedzenia dodatniego.

Tarcza motylkowa i wał są połączone sworzniem.

Zawór jest zwykle stosowany do sieci ciepłowniczo-zasilającej i sieci rur parowych, odgrywając rolę głównie w otwieraniu, zamykaniu i regulacji.

1.3Znak nadwozia zaworu

Rozmiar zaworu Ciśnienie zaworu

Strzałka kierunku przepływu zaworu

Duża strzałka oznacza główny kierunek uszczelniania.

Mała strzałka oznacza niewielki kierunek uszczelnienia - bardziej znany jako odwrócony kierunek uszczelnienia w mimośrodowym zaworze motylkowym.

1.4specyfikacja techniczna Przyłącze: Ciśnienie znamionowe BW: PN25

zakres temperatur: -29 °C ~ + 425 °C

kierunek przepływu: zarówno w górę, jak i w dół Proponowany kierunek instalacji:

Duża strzałka wskazuje główny kierunek uszczelniania Mała strzałka wskazuje mniejszy kierunek uszczelniania

1.5 środki bezpieczeństwa Ostrzeżenie:

Nie należy przekraczać ograniczeń parametrów zaworu w użyciu!

Przekroczenie ograniczenia parametrów zaworu w użyciu może spowodować uszkodzenie zaworu i niekontrolowane odciążenie ciśnienia, co może spowodować wypadek bezpieczeństwa.

Ostrzeżenie:

Nie wyjmować ani nie przesuwać zaworu pod ciśnieniem w rurociągu. Usunięcie i przesunięcie zaworu pod ciśnieniem może spowodować niekontrolowane zmniejszenie ciśnienia. Przed wyjęciem zaworu usuń powiązane elementy z rurociągu, aby uwolnić ciśnienie i opróżnić medium. Upewnij się, jakie medium jest w przygotowaniu, aby zapobiec zatruciu ludzi i środowiska. Upewnij się, że nic nie dostanie się do rurociągu podczas konserwacji, w przeciwnym razie może to spowodować uszkodzenie zaworu lub wypadek bezpieczeństwa.

Ostrzeżenie:

Zwróć uwagę na ruch cięcia tarczy motylkowej!

Trzymaj ręce, inne części ciała, narzędzia i inne rzeczy z dala od otwierania płynnych kanałów. Upewnij się, że w rurociągu nie ma obcej substancji. Tarcza motylkowa działa jak urządzenie tnące, gdy zawór jest napędzany. Tarcza motylkowa może się przesuwać, gdy zawór jest przesuwany. Zamknij lub wyjmij siłownik podczas naprawy zaworu, w przeciwnym razie może to spowodować uszkodzenie zaworu lub wypadek bezpieczeństwa.

Ostrzeżenie:

Zwróć uwagę na hałas!

Zawór może hałasować w rurociągu, a poziom hałasu zależy od warunków pracy.

Ostrzeżenie:

Zwróć uwagę na przegrzanie zaworu!

Korpus zaworu przegrzewa się podczas użytkowania, gdy medium jest wodą o wysokiej temperaturze lub parą o wysokiej temperaturze. Uważaj, aby zapobiec poparzeniom ludzi.

Ostrzeżenie:

Poznaj jego ciężar podczas podnoszenia lub pakowania zaworu.

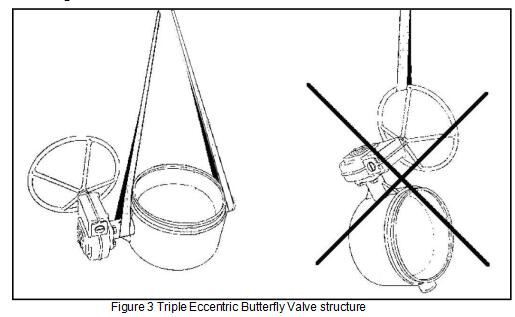

Nie należy podnosić zaworu przez siłownik, pozycjoner, wyłączniki krańcowe lub rurociąg. Podnieść zawór przez jego występ (jeśli występuje) lub za pomocą lin ściśle związanych z korpusem zaworu (jak pokazano na rysunku 3). W przeciwnym razie spadające części mogą spowodować uszkodzenie zaworu lub wypadek bezpieczeństwa.

Zauważyć:

Nie obracaj tarczy motylkowej o 90 stopni, w przeciwnym razie może to spowodować uszkodzenie zaworu. Kąt obrotu tarczy motylkowej jest zaprojektowany tak, aby wynosił od 0 stopni do 90 stopni.

Zauważyć:

Jeśli użytkownicy muszą wykonać testy ciśnieniowe za pomocą tego typu zaworów, ple ase zwrócić uwagę na części uszczelniające (pierścień uszczelniający i gniazdo), wszelkie małe cząstki w powietrzu lub wodzie będą miały nieodwracalny przypadek da mage. Najlepszym sposobem sprawdzenia małych cząstek na sztuce uszczelniania nie jest dotykanie oczami, ale dotykaniem rąk.

2. Transport, wysyłka i przechowywanie

Zbadaj zawór i powiązane elementy, aby znaleźć możliwe uszkodzenia w transporcie. Zawór należy przechowywać ostrożnie, najlepiej w suchym pomieszczeniu przed instalacją.

Przed instalacją nie należy umieszczać zaworu w pozycji instalacyjnej ani zdejmować osłony w porcie.

zawór powinien być zamknięty podczas dostawy i być lekko zamknięty w magazynie.

3. Instalacja

3.1Ogólne zasady Ostrzeżenie:

Poznaj jego ciężar podczas podnoszenia lub pakowania zaworu. Postępuj zgodnie z instrukcjami przedstawionymi na rysunku 3.

Zdejmij ochraniacz w porcie i sprawdź, czy zawór jest uszkodzony i czysty w środku.

Nie przesuwaj siłownika przed instalacją, jeśli producent zainstalował go przed dostawą.

Nieprawidłowa instalacja lub regulacja siłownika po jego przesunięciu może spowodować uszkodzenie zaworu lub wyciek.

Zamknij całkowicie zawór przed spawaniem go do rurociągu. Podnieś zawór na rurociąg, jak pokazano na rysunku 3. Należy zachować ostrożność, aby przestrzegać środków bezpieczeństwa określonych w punkcie 15.

Jeśli zawór jest przyspawany do pionowej linii, zamknij zawór i przykryj jego powierzchnię poduszką wodną o grubości 50 mm, aby zapobiec odpryskom spawalniczym i uszkodzeniu gniazda lub powierzchni uszczelniającej spowodowanej strumieniem.

Zawór może być instalowany z wałem w pozycji poziomej lub pionowej. Zaleca się wskazanie głównego kierunku uszczelnienia dużą strzałką i niewielkiego kierunku uszczelniania małą strzałką.

Natleniona woda lub powietrze przyspieszą korozję wylotu, gdy zawór zostanie zainstalowany w centralnym systemie grzewczym. Aby zapobiec korozji, opróżnij obszar za zaworem i napełnij go beztlenową gorącą wodą (jak pokazano na rysunku 4).)

płyn może powodować tak zwany dynamiczny moment obrotowy, aby zatrzymać zamknięcie zaworu. nacisk łokcia na zewnątrz jest znacznie wyższy niż wewnątrz.

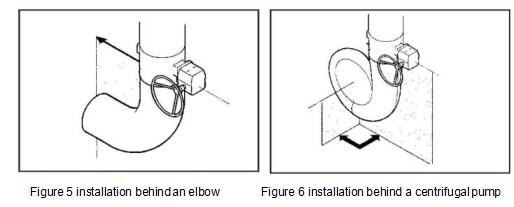

jeśli potrójny mimośrodowy zawór motylkowy jest zainstalowany bezpośrednio za wygiętym subwooferem, jego wał powinien być skierowany prosto na środek rury (jak pokazano na rysunku 5). Jest to bardzo ważne zwłaszcza wtedy, gdy zawór jest używany jako zawór regulacyjny.

Jeśli zawór jest zainstalowany za pompą odśrodkową, jego wał powinien być prostopadły do wrzeciona pompy (jak pokazano na rysunku 6).

obciążenie i wibracje tarczy motylkowej będą bardziej stabilne, jeśli zawór zostanie zainstalowany zgodnie z powyższymi krokami. Wyeliminuje to również możliwą paplaninę na środku zaworu.

3.3Przygotowanie przed testem

ostrożnie przepłukać rurę. utrzymywać zawór otwarty w stopniu od 30 do 40 podczas procedury płukania.

zamknąć zawór, jeśli tarcza motylkowa otwiera się w stopniu między 5 a 10 podczas procedury płukania. przyspieszyć przepływ płynu myjącego, aby wypłukać resztki zanieczyszczeń.

nawet drobne zanieczyszczenia mogą spowodować nieodwracalne uszkodzenie powierzchni uszczelniającej, gdy zawór jest zamknięty.

3.4Test run

upewnij się, że zawór w rurociągu jest zamknięty lub otwarty pod kątem nie większym niż 20 stopni przed włączeniem pompy.

4. Konserwacja

ostrzeżenie:

zapoznać się ze wszystkimi środkami bezpieczeństwa wymienionymi w punkcie 1.5 przed konserwacją.

potrójny mimośrodowy zawór motylkowy nie wymaga zaplanowanej konserwacji, ale zaplanowanej kontroli opakowania w celu zapewnienia jego uszczelnienia. podstawowe naprawy wystarczą, jeśli z jakiegoś powodu zawór będzie musiał zostać naprawiony.

patrz elementy na rysunku zespołu w sekcji 8 dla konstrukcji zaworu.

4.1Odtwarzanie opakowania (grafit)

ostrzeżenie: nie wyjmować zaworu z rurociągu pod ciśnieniem.

1.wyjąć siłownik (jak pokazano w ppkt 5.2) i kluczyki na wale.

2.wyjąć dławik pakujący (16).

3. przepłukać wał, zwłaszcza część, która styka się z dławikiem pakującym.

4. zainstaluj nowy pierścień pakujący. 5. zainstaluj dławik pakujący.

6.ponownie zainstalować siłownik.

5. Demontaż i instalacja siłownika

5.1Ogólne zasady ostrzegania:

nauczyć się jego ciężaru przed podniesieniem lub zapakowaniem zaworu

Uwaga: niniejszy punkt nie zawiera instrukcji dla siłowników pneumatycznych lub zmotoryzowanych. zapoznaj się z instrukcją instalacji sprzętu. patrz potwierdzenie zamówienia na wybór, moment obrotowy i platformę siłowników pneumatycznych lub zmotoryzowanych.

5.2usuń ostrzeżenie dotyczące siłownika (biegu):

nie wyjmuj siłownika z zaworu pod ciśnieniem ze względu na możliwy dynamiczny moment obrotowy spowodowany przez rurociąg!

zauważyć:

zanotuj pozycję siłownika przed dezinstalacją, aby zapewnić prawidłową ponowną instalację.

siłownik jest zwykle instalowany przez producenta ze wszystkimi ograniczonymi nakrętkami.

1. odciąć ciśnienie medium w rurociągu, aby upewnić się, że zawór jest bez ciśnienia.

2. usunięcie między siłownikiem a jarzmem łączącym.

3. użyj odpowiednich narzędzi i urządzeń podnoszących, aby usunąć siłownik.

4.jeśli występują, zdjąć jarzmo i sprzęgło.

5.3instalacja siłownika (turbiny) na zaworze. 1. zmontować jarzmo i zawór( jeśli występuje).

2. sprawdź i upewnij się, że zawór jest zamknięty przed zainstalowaniem siłownika.

3. zmyć wszelkie elementy mocujące, które mogą mieć wpływ na instalację, z dala od wału i kluczy.

4. jeśli potrzebna jest tuleja wału między siłownikiem a wałem, powinna być zainstalowana na górze wału wejściowego.

5. wpust na wale powinien być pionowy do powierzchni tarczy motylkowej, gdy zawór jest zamknięty.

6. upewnij się, że otwór wału wyjściowego siłownika jest zgodny z końcem wejściowym trzpienia zaworu za pomocą koła siłownika.

7. równomiernie podnieś siłownik i sprawdź, czy siłownik jest prawidłowo zainstalowany.

8. rozmiar przedłużonego trzpienia (w razie potrzeby) należy omówić z producentem zaworu,

6Utrzymanie nie wymaga specjalnych narzędzi.

7Zamówienia części zamiennych

przy zamawianiu części zamiennych potrzebne są następujące informacje:

typ zaworu, numer zamówienia i numer seryjny (stempel na korpusie zaworu)

numer i nazwę części na rysunku oraz jej wymaganą ilość.

informacje te można uzyskać z powiązanej dokumentacji zamawiania zaworów.

(część materiałów podlega faktycznemu potwierdzeniu zamówienia, podczas gdy wybór materiału dla komponentów w tej instrukcji jest jedynie zalecany)
