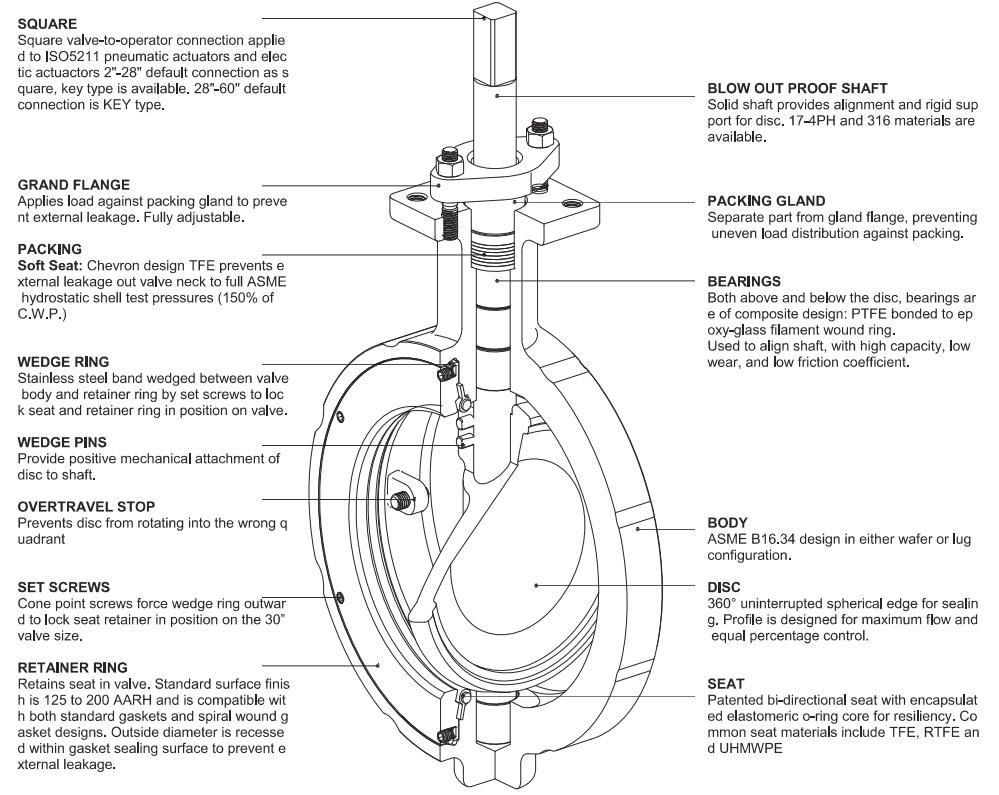

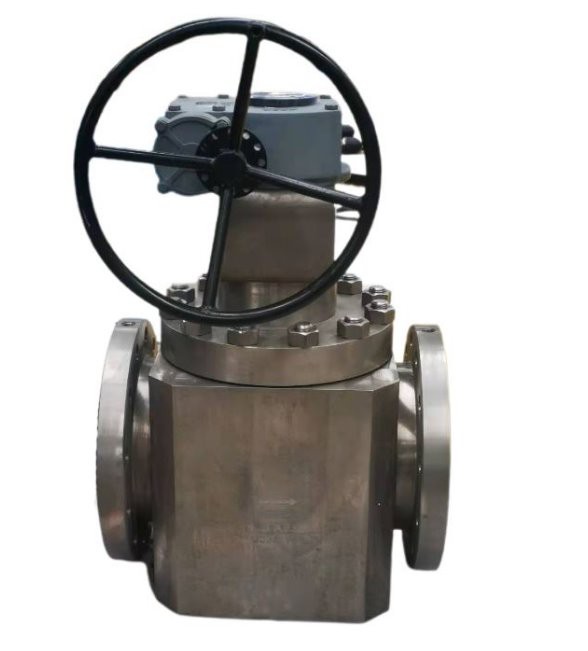

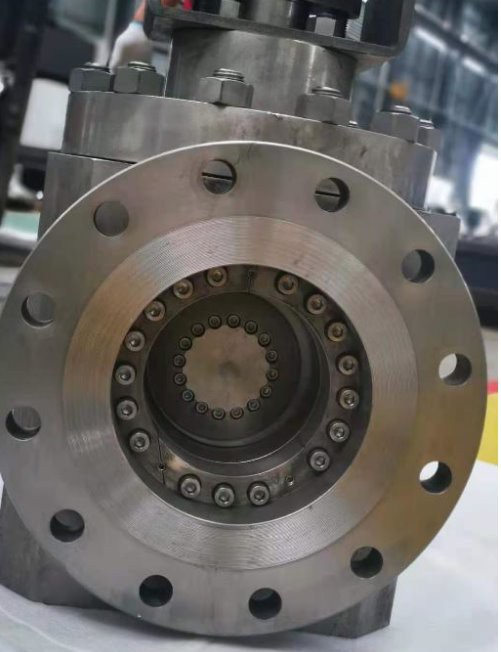

Struktura zaworu

Dwukierunkowe Sealin

Siedzisko nie-skompresowane w miarę zbliżania się dysku.

Dysk w pozycji zamkniętej, bez ciśnienia w przewodzie. Dysk w pozycji zamkniętej, ciśnienie w układzie doprowadzone od góry.

Dysk w pozycji zamkniętej, ciśnienie w układzie stosowane od

w dół rzeki.

Konstrukcja z podwójnym przesunięciem/ekscentrycznym

Konstrukcja z podwójnym przesunięciem zaworów Tipvalve High Performance Buttefly Vai zapewnia zmniejszenie zużycia gniazda i dwukierunkowe, zerowe odcięcie przecieków w całym zakresie ciśnień.

W początkowym punkcie otwarcia tarczy przesunięta tarcza działa jak krzywka-, wyciągając tarczę z gniazda. To działanie podobne do-krzywki zmniejsza zużycie gniazda i eliminuje odkształcenia gniazda, gdy tarcza znajduje się w położeniu otwartym. Po otwarciu tarcza nie styka się z gniazdem, dzięki czemu żywotność gniazda jest wydłużona, a momenty robocze zmniejszone. Gdy zawór się zamyka, działanie -podobne do krzywki przekształca ruch obrotowy dysku w ruch liniowy, skutecznie wpychając dysk w gniazdo. Działanie ścierające tarczy o gniazdo zapobiega niepożądanemu gromadzeniu się materiału-z szlamów lub zawieszonych ciał stałych

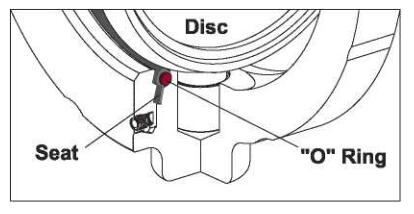

Miękka struktura siedziska

Zawór z miękkim gniazdem zapewnia dwukierunkowe, szczelne odcięcie pęcherzyków (zero przecieków) dzięki zastosowaniu opatentowanego gniazda.

Ta unikalna konstrukcja gniazda tworzy samo-zasilane uszczelnienie w próżni -do-aplikacji niskociśnieniowych.

W warunkach wyższego ciśnienia siedzisko jest również zaprojektowane tak, aby umożliwiać, ograniczać i kierować ruch miękkiego siedziska w kierunku krawędzi dysku, aż do pełnego ciśnienia roboczego AS ME klasy 150, 300 i 600 na zimno.

Miękkie gniazdo jest przeznaczone do wymagających prac przy minimalnym zużyciu i niskim momencie obrotowym. Wymiana siedziska to prosta operacja, nie wymagająca specjalnych narzędzi.

Dysk otwarty

Tarcza i gniazdo nie są sprzężone. W tej pozycji napinacze siedziska są wypychane na ramiona wnęki przez ściśnięcie pierścienia uszczelniającego.

Gniazdo jest wpuszczone z boku wnęki gniazda i działa jako uszczelka w obszarze rowka kotwiącego. Wnęka gniazda jest uszczelniona przed działaniem płynu procesowego i chroni gniazdo przed ścieraniem i zużyciem. Pierścień o-całkowicie zamknięty w gnieździe jest również odizolowany od kontaktu z płynem procesowym.

Wraz ze wzrostem ciśnienia w układzie płyn procesowy dostaje się do obszaru ściany bocznej i przykłada obciążenie do równoległej-rozstawionej ściany bocznej i zbieżnej ściany bocznej gniazda. Konstrukcja gniazda i wnęki umożliwia osiowe przemieszczanie się siedzenia w kierunku dolnym, ale ogranicza ruch i kieruje ruch promieniowo do wewnątrz w kierunku tarczy; im wyższe ciśnienie w linii, tym ściślejsze uszczelnienie między tarczą a gniazdem. Ponieważ pierścień- jest elastyczny, może zginać się i odkształcać pod obciążeniem, a po odciążeniu powraca do pierwotnego kształtu; to guma odkształca się, a nie materiał termoplastyczny. To dynamiczne uszczelnienie, opatentowane przez Tipvalve, jest całkowicie wyjątkowe wśród zaworów motylkowych o wysokiej wydajności.

Dysk zamknięty,Własna-zasilana pieczęcią

Tarcza i gniazdo zaworu Tipvalve są sprzężone, a płyn procesowy znajduje się pod niskim ciśnieniem. Krawędź tarczy, o większej średnicy niż języczek gniazda, kieruje ruch gniazda promieniowo na zewnątrz, powodując ściskanie gniazda o zbieżne ścianki boczne wnęki. Elastomerowa o-pierścień zapewnia wstępne- obciążenie mechaniczne między tarczą a języczkiem gniazda, gdy jest ściskana i spłaszczana przez tarczę; jest to tryb sei f-zasilany do uszczelniania pod próżnią-do -60 psi.

Gdy gniazdo przesuwa się promieniowo na zewnątrz, odsadzenia gniazda odsuwają się od odsadzeń wnęki i otwierają wnękę na medium procesowe.

Dysk zamknięty,Ciśnienie-zasilane uszczelnieniem

(Siedzenie pod prąd)

Dysk zamknięty, ciśnienie-zasilane uszczelnieniem

(Siedzenie poniżej)

Zawór z miękkim gniazdem jest dwukierunkowy (w niektórych przypadkach mogą być wymagane modyfikacje w celu obsługi tego układu w przypadku świadczenia usług bezprzerwowych).

Ściany boczne wnęki i gniazda są symetrycznie zaprojektowane tak, aby umożliwiały, ograniczały i kierowały ruch gniazda do tarczy w celu dynamicznego uszczelnienia z ciśnieniem liniowym w kierunku odwrotnym. Krawędź tarczy jest segmentem kuli, a krawędź jest pochylona pod kątem w kierunku krawędzi tarczy, aby uszczelnić pod ciśnieniem rurociągu w dowolnym kierunku.

Zalecany kierunek montażu to siedzisko do góry

Standardowy zakres produkcji
	Klasa ANSI 150	Klasa ANSI 300	Klasa ANSI 600
Ocena-psi	285	740	1440
Ocena-Bar	20	50	100
Rozmiar-cale	2-60	2-48	44616
Rozmiar-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
TESTOWANIE Testowanie	API 598
Specyfikacja twarzą w twarz	ANSI B16.10/ API 609 / MSS-SP-68 / ISO 5752
Specyfikacje kołnierza końcowego	ASME B16.5: Klasa 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Połączenie	Wafel, z uchwytem, z podwójnym kołnierzem
Aktuariusz-Instrukcja	Uchwyt dźwigni, operator przekładni ślimakowej
Siłownik-automatyczny	Silnik elektryczny, pneumatyczne dwustronne działanie, pneumatyczny powrót sprężyny
