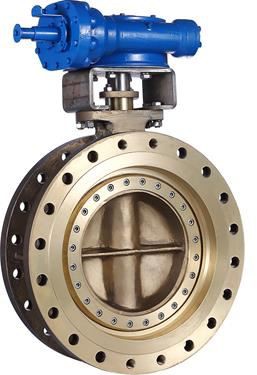

Potrójny offsetowy zawór motylkowy serii 3000 Katalog

Potrójny zawór motylkowy z przesunięciem zapewniający klientom profesjonalne rozwiązania zaworowe do rygorystycznej pracy conditions.to spełnić wymagania klientów, zapewnia odporny na korozję, odporny na niskie lub wysokie temperatury, odporny na ścieranie i specjalne zawory materiałowe odpowiednie do różnych mediów. Ściśle współpracujemy z przemysłem naftowym i gazowym, energetycznym, wydobywczym, chemicznym, spożywczym i morskim, aby przewidzieć ich potrzeby i przekroczyć ich oczekiwania.

Potrójny zawór motylkowy z przesunięciem zapewnia dwukierunkowy zerowy wyciek i wysoką wydajność, przepływając nową kategorię przemysłową przy użyciu technologii niedostępnej wcześniej z innymi zaworami ćwierćobrotowymi.

Silne zaangażowanie w utrzymanie i poprawę jakości zarówno wydajności produktu, jak i obsługi klienta jest nieodłącznie związane z naszą polityką zarządzania.

Zerowy wyciek oznacza brak widocznego wycieku podczas testowania pod wysokim ciśnieniem z wodą i niskim ciśnieniem z powietrzem zgodnie z istniejącymi normami międzynarodowymi.

Wyciek Bubble Zero:

Pierścień uszczelniający tarczę został osiągnięty dzięki równomiernemu obciążeniu siłą momentu obrotowego na laminowanej krawędzi uszczelnienia tarczy, która ma funkcję zapewniającą zerowy wyciek zarówno w teście hydrostatycznym, jak i powietrznym zgodnie z API 598.

Niskie tarcie:

Zawór wykorzystuje strukturę z trzema krzywkami, co oznacza, że krzywka kątowa jest dodawana do wspólnego metalowego zaworu motylkowego z twardą uszczelką. Ta kątowa krzywka działa tak, że dowolny punkt między pierścieniem uszczelniającym a pierścieniem gniazda jest szybko oddzielony lub styka się podczas działania otwierania i zamykania zaworu, aby pozostawić niskie fricion między parami uszczelnień, pierścień uszczelniający i gniazdo opierają się na koordynacji części uszczelniających, dzięki czemu ma mniejsze tarcie i doskonałą odporność na zużycie podczas otwierania i zamykania, zarówno tarcza, jak i gniazdo korpusu są idealnie okrągłe, tarcza nie dotyka powierzchni uszczelniającej korpus, dopóki zawór nie zostanie całkowicie zamknięty.

Uszczelka odnawialna:

Pierścień uszczelniający można odpowiednio konserwować i wymieniać po przypadkowym uszkodzeniu, ten wymienny pierścień uszczelniający pozwala na niezawodne szczelne uszczelnienie i dłuższą żywotność.

Najlepszy stosunek jakości do ceny:

zawory motylkowe (TOBV) zapewniają najwyższą jakość i najlepszą wartość dostępną w branży sterowania. Unikalna konstrukcja tych zaworów zapewnia solidną niezawodność i niezwykle łatwą konserwację w terenie. W ten sposób obniżamy koszty naszych klientów, zapewniając najlepszą wartość, niezależne i wewnętrzne testy dowiodły naszej doskonałej żywotności, z odcinaniem pęcherzyków przez ponad 100 000 cykli.

Trzy rodzaje konstrukcji uszczelnień:

Potrójne mimośrodowe zawory motylkowe zapewniają naszemu klientowi jednokierunkowe laminowane uszczelnienie, dwukierunkowe laminowane uszczelnienie i jednokierunkowe miękkie uszczelnienie

Przesunięcie 1

Wał jest umieszczony za płaszczyzną powierzchni uszczelniającej, aby zapewnić ciągłą ścieżkę siedzenia.

Przesunięcie 2

Wał jest umieszczony po jednej stronie linii środkowej rury / zaworu, aby umożliwić przemieszczenie uszczelnienia z gniazda podczas otwarcia o 90 °.

Przesunięcie 3

Linie środkowe gniazda i stożka uszczelnienia są nachylone w stosunku do linii środkowej rury / zaworu. To trzecie przesunięcie całkowicie eliminuje tarcie.

Materiały konstrukcyjne

Ciało:	Stal węglowa (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / stal nierdzewna (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / stal nierdzewna duplex (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / stop inconel (A494 CY-40, A494 CW-6MC) / stop monelu (A494 M35-1)
Dysku:	Stal węglowa (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / stal nierdzewna (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / stal nierdzewna duplex (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / stop inconel (A494 CY-40, A494 CW-6MC) / stop monelu (A494 M35-1)
Łodyga:	A276 420 / A705 17-4PH (A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Siedzisko nadwozia:	Korpus jest siedziskiem / 13Cr napawanie elektrod / SS304 napawanie elektrody / SS316 napawanie elektrody / napawanie elektrody STL
Uszczelka tarczy:	SS316+Grafit / SS316+PTFE / Inconel 625+PTFE / PTFE / RPTFE / PCTFE

Zakres rozmiarów

• 4"~80" (DN100~DN2000)

Wartości ciśnienia

• 150Lb ~ 600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (cale)	Ciśnienie
Klasa150	Klasa300	Klasa600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Zakres temperatur

• -140°F do 842°F; -60°C do 450°C

Konfiguracje nadwozia

• Występ

• Podwójny kołnierz

• Opłatek

• Spawanie doczołowe

Zgodność

Konstrukcja zaworu:	Interfejs API 609
Twarzą w twarz:	ISO 5752-20 / ISO 5752-13 / DIN F4
Połączenie:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Test:	Interfejs API 598
Jakość produkcji:	ISO 9001 / ISO 15848

Ciśnienie próbne

• Ciśnienie próbne powłoki: ciśnienie nominalne * 1,5

• Dodatnie ciśnienie testowe: Ciśnienie nominalne *1,1

• Odwrotne ciśnienie testowe: ciśnienie nominalne * 1,0

• Dodatnie i odwrotne ciśnienie testowe powietrza: 0,6 Mpa

• Napawanie elektrod 13Cr

• Napawanie elektrod SS304

• Napawanie elektrod SS316

• Napawanie elektrod STL

W rzeczywistości nasi klienci regularnie wymieniają istniejące zawory bramowe, kulowe i kulowe, co znacznie zmniejsza przestrzeń i wagę, jednocześnie czerpiąc natychmiastowe korzyści z niższych kosztów instalacji.

Potrójne zawory offsetowe są szeroko stosowane we wszystkich zastosowaniach, w których wymagana jest izolacja dodatnia. Konstrukcja ćwierćobrotu i wyjątkowo niski moment obrotowy pozwalają również na dokładną kontrolę przepływu i ciśnienia. Dzięki naszym zaworom prawdziwe możliwości izolacji i sterowania można połączyć w jeden produkt w oparciu o zwykłe zapotrzebowanie na dwa różne zawory.

Wykres wydajności

• Przetwórstwo ropy i gazu

• Przemysł chemikaliów wysokowartościowych

• Zakłady chemiczne i petrochemiczne

• Wytwarzanie energii

• Platformy offshore

• Ogrzewanie miejskie

• Celuloza i papier

• Huty stali

• Cukrownie

• Instalacje do odsalania

• Uzdatnianie wody

• Cyrkulacja wody chłodzącej

• Odsalanie wody morskiej

ZAWÓR NAJWYŻSZEJ JAKOŚCI, KTÓRY MINIMALIZUJE KOSZTY POSIADANIA

ZAZWYCZAJ NIE KOJARZYSZ PRODUKTU PREMIUM Z OSZCZĘDNOŚCIAMI KOSZTÓW. JEDNAK RZECZYWISTOŚĆ JEST ZUPEŁNIE INNA W PRZYPADKU PŁYWAJĄCYCH ZAWORÓW MOTYLKOWYCH Z POTRÓJNYM PRZESUNIĘCIEM GNIAZDA.

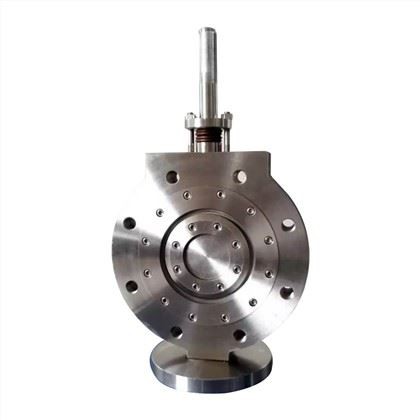

Co się stanie, gdy zainstalujesz i zaczniesz obsługiwać zawór? dwukierunkowy zawór offsetowy z pływającym gniazdem uszczelniającym został zaprojektowany tak, aby był praktycznie bezobsługowy i nie wymaga planowanej konserwacji w większości zastosowań, zapewniając dodatkowe oszczędności w całym cyklu życia.

BEZPIECZNIE WYMIEŃ ISTNIEJĄCE ZAWORY NA PŁYWAJĄCY DWUKIERUNKOWY ZAWÓR USZCZELNIAJĄCY POTRÓJNY OFFSETOWY.

Wymiana istniejącego zaworu może być koniecznością, ale także strategicznym wyborem. dwukierunkowa konstrukcja zaworu trójodcinkowego zaworu offsetowego z zaworem o dwukierunkowym zerowym i z natury bezpieczna dla ognia pozwala naszym klientom łatwo wymienić zawory bramowe, kulowe i kulowe, a dzięki naszym długim zaworom twarzą w twarz (zaprojektowanym zgodnie z ASME B16.10) operacja ta może być przeprowadzona bez potrzeby modyfikacji rurociągów.

Stosowanie zaworów może również przyczynić się do zmniejszenia liczby awarii systemowych, poprawiając tym samym ogólny poziom nienaruszalności bezpieczeństwa (SIL); w rzeczywistości, dzięki zastosowaniu pływających zaworów trójrektorowych z uszczelką z odpowiednim doborem siłownika, możliwe jest skonfigurowanie produktu tak, aby wspomagał wymaganą funkcję ochronną.
